FY型耐腐蚀泵立式液下泵是一种单级单吸长轴式液下离心泵，其标记、额定性能点和法兰连接尺寸等效采用ISO2858国际标准、技术条件采用ISO5199标准。与原FY型耐腐蚀液下泵相比，具有体积小、效率高、节能效果好，运行可靠等优点。适用于输送不含固体颗粒磨料的腐蚀性介质。

泵的输送温度一般为0~105℃。温度在-20~0℃、105~180℃时可采用保温夹套及冷却夹套，采用低温或高温耐磨导轴承，此类情况用户应说明。

如输送介质有少量固体颗粒，滑动轴承应采用外润滑方式（外接压力大于0.2MPa的清水和其它允许的介质），此类情况用户应说明。

泵的工作压力按1.6MPa设计。

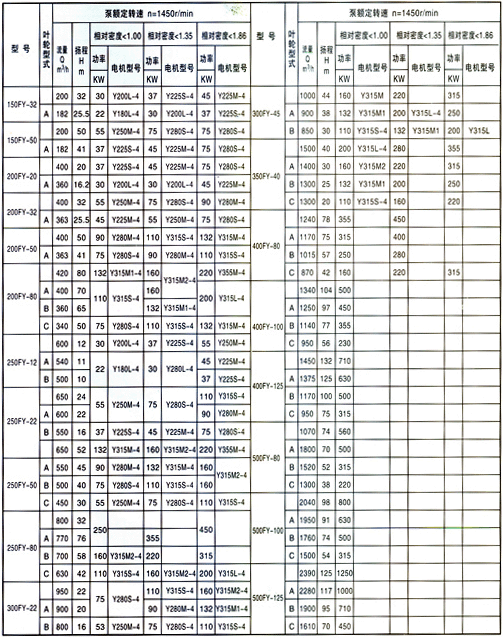

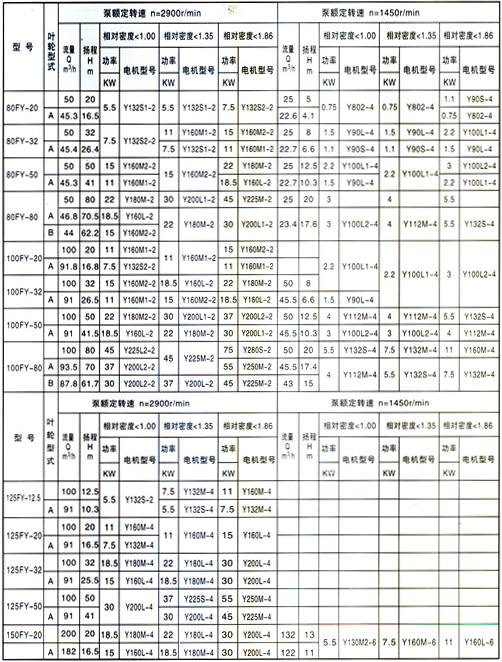

泵的性能范围：流量为1.6-2600m3/h、扬程为5-132m。

根据所输送介质的不同，FY型立式液下泵接触液体部分的材质可选用铸铁（用符号H表示）、铸钢、1Cr18NiTi（用符号B表示）、1Cr18Ni12Mo2Ti（用符号M表示）、304、304L、316、316L、904、Lewmet合金、20号合金等材料制造。

流量：1.6 m3/h~100m3/h

扬程：5m~40m

应用：体积小、效率高、节能效果好，运行可靠，用于输送不含固体颗粒、磨料的腐蚀性介质。

FY型耐腐蚀立式液下泵结构说明
